產品簡介
沃爾特內漲式法蘭端面加工機(內漲式坡口機,法蘭加工機),法蘭內徑安裝,針對法蘭面,水紋線,密封槽加工而設計研發,采用最新的直線和滾珠螺桿技術,設備整體采用模塊化設計理念,每一個環節的設計均以現場加工為出發點。廣泛應用于石油、化工、天然氣、核電等行業法蘭聯接,安裝搶修工程,為現場施工提供了更高的安全保障和更高的生產效率。
產品特點
1、內漲式牢固的結構安裝,可加工管道或各類法蘭,直徑范圍:50~3000mm;
2、在線安裝,同心度、平面度易于調節,高剛性支撐,保證加工精度;
3、進刀座360度可調,滿足各類法蘭加工,如八角墊環、 槽加工;
4、軸向、徑向進刀均可自由調整、控制;
5、壓腳模塊化設計,可進行組合、變換;
6、液壓系統發熱量小、油耗低;
7、液壓、數控、氣動驅動,使用范圍更廣泛;
技術參數
型號 | 裝夾范圍 | 加工范圍 | 刀具行程 | 轉速 | 重量 | |||
電動 | 液壓 | 氣動 | 數控 | |||||
I24 | YI24 | QI24 | SI24 | 200-550 | 200-610 | 50 | 0-42 | 160 |
I36 | YI36 | QI36 | SI36 | 508-914 | 508-1016 | 50 | 0-33 | 310 |
I40 | YI40 | QI40 | SI40 | 400-1420 | 400-1420 | 50 | 0-33 | 419 |
I60 | YI60 | QI60 | SI60 | 1140-1900 | 1140-2000 | 50 | 0-22 | 980 |

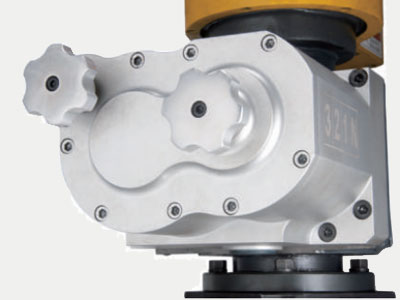

動力選擇

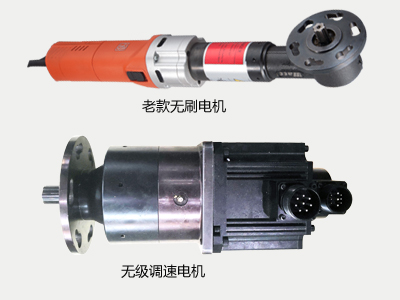

![]() | 電動式: |

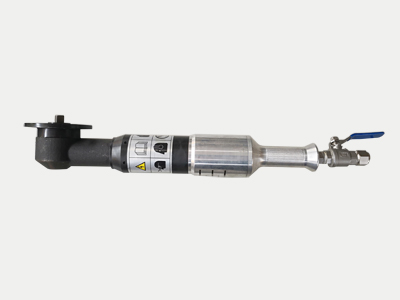

![]() | 氣動式: 壓力:1500-3000L/min@0.63-0.8Mpa 功率:2HP,3HP或4HP |

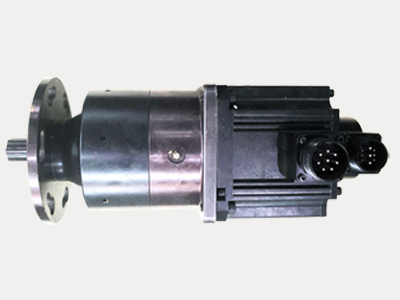

![]() | 數控式: |

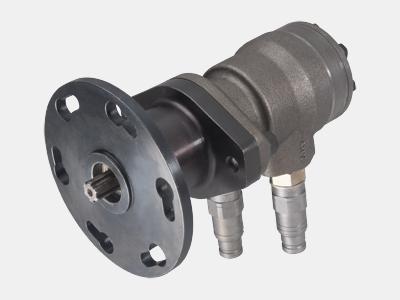

![]() | 液壓式: |
加工刀具

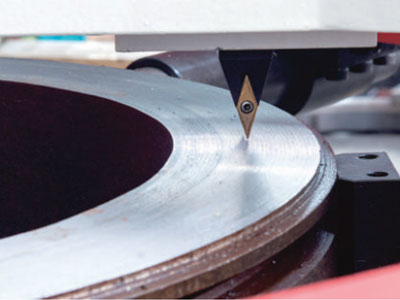

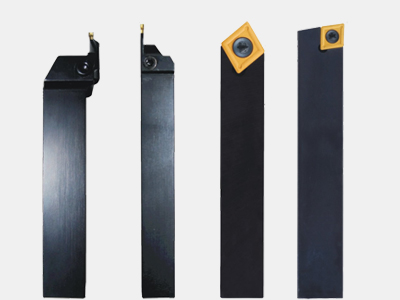

![]() | 嵌入式刀具 刀柄材質:40Cr 刀片材質:硬質合金; 種類:切槽刀,法蘭面正刀、偏刀 ; |

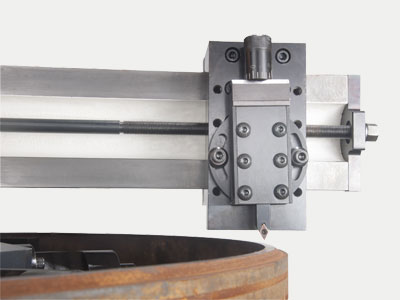

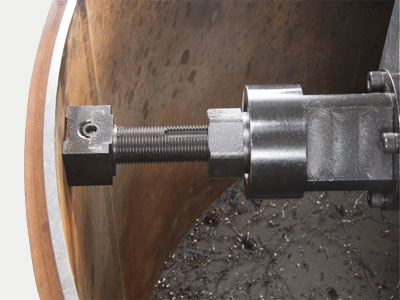

產品局部圖
|
|
|
|

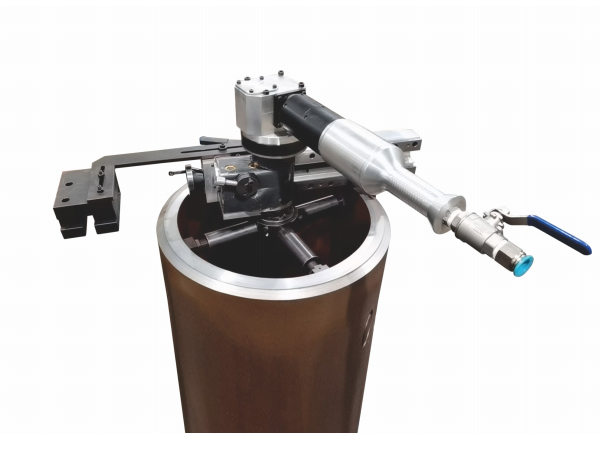

I-II系列內漲式法蘭端面加工機,法蘭內徑安裝,針對法蘭面,水紋線,密封槽加工而設計研發,采用最新的直線...
